H型旋转接头_滕州昊阳密封技术有限公司

产品特点：

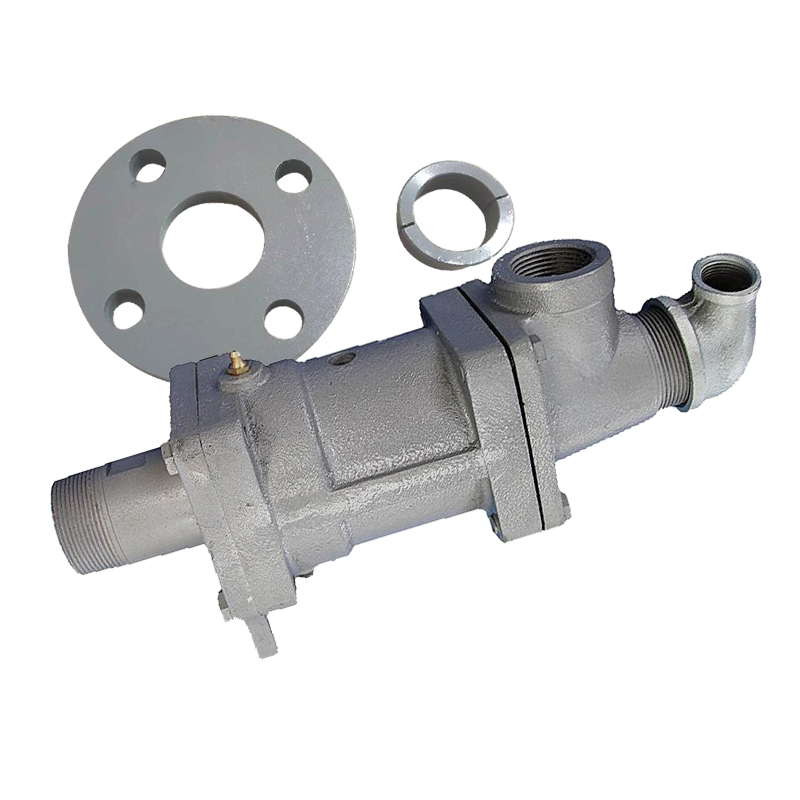

冷却水旋转接头空心轴通过螺纹或法兰直接与辊筒相连，并采用了平衡式密封设计，使工作压力对密封环两端产生的压力几乎相等，从而有效地降低了密封载荷对密封端面的磨损，延长了使用寿命;滚动轴承对空心轴的支承使旋转扭矩大为降低，运转灵活，加上体积小，重量轻，因此，可适用于较高转速条件下。另外，壳体上设有观察孔，通过它可观察密封的泄漏和磨损情况。设有注油孔时，请定时加注润滑油。

接头参数：

规格	型号	A	C	E	F1	L	L4	L6	L7	N
6	HD-6	R1/8	Rc1/8	39	20	76	66	22	12	5
8	HD-8	R1/4	Rc1/4	39	20	76	66	22	12	5
10	HD-10	R3/8	Rc3/8	55	28	105	90	30	15	8
15	HD-15	R1/2	Rc1/2	55	28	105	90	30	18	12
20	HD-20	R3/4	Rc3/4	62	31	115	95	30	20	16
25	HD-25	R1	Rc1	74	37	125	103	33	20	20
32	HD-32	R1-1/4	Rc1-1/4	90	45	156	128	42	25	30
40	HD-40	R1-1/2	Rc1-1/2	95	48	160	130	40	25	36
50	HD-50	R2	Rc2	122	61	220	182	60	35	48
65	HD-65	R2-1/2	Rc2-1/2	156	78	256	211	68	40	62
80	HD-80	R3	Rc3	160	80	286	231	90	35	75
100	HD-100	R4	Rc4	220	110	405	335	90	45	98
