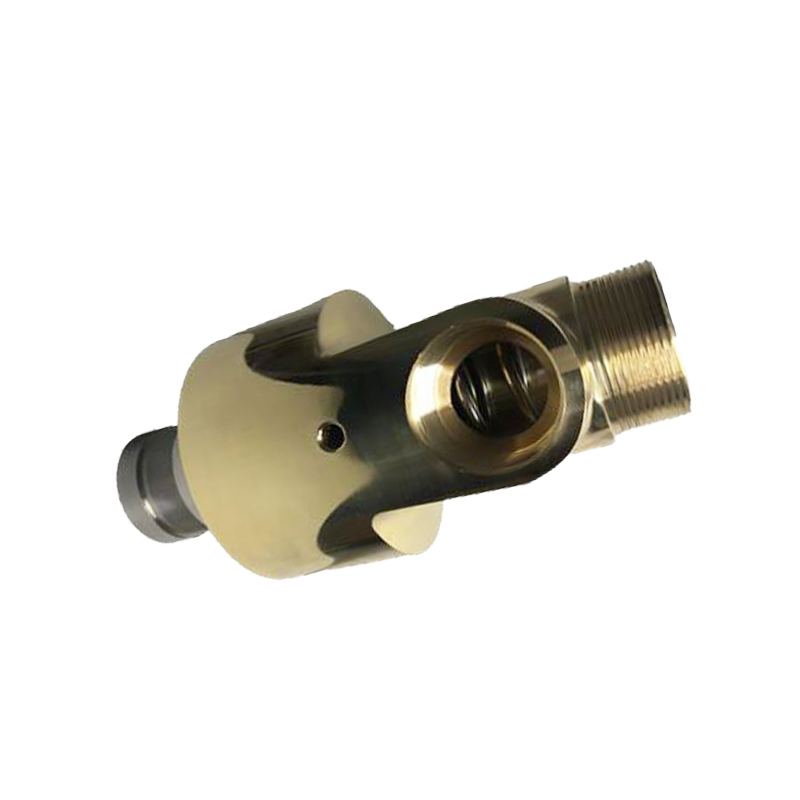

HS型旋转接头_滕州昊阳密封技术有限公司

产品特点：

冷却水旋转接头空心轴通过螺纹或法兰直接与辊筒相连，并采用了平衡式密封设计，使工作压力对密封环两端产生的压力几乎相等，从而有效地降低了密封载荷对密封端面的磨损，延长了使用寿命;滚动轴承对空心轴的支承使旋转扭矩大为降低，运转灵活，加上体积小，重量轻，因此，可适用于较高转速条件下。另外，壳体上设有观察孔，通过它可观察密封的泄漏和磨损情况。设有注油孔时，请定时加注润滑油。

技术参数：

规格	型号	B	C	D	E	F1	F2	K	L	L1	L3	L4	L6	N	O	P	Q	R	S	T	U
15	HS-XF15-6	10	Rc1/2	Rc1/2	55	28	25	15	147	135	125	90	30	12	26	65	95	14	8	4	14
20	HS-XF20-8	12	Rc3/4	Rc1/2	62	31	30	32	170	155	140	95	30	16	32	75	105	14	8	4	14
25	HS-XF25-10	16	Rc3/4	Rc1/2	74	37	33	26	175	160	145	103	33	20	36	85	115	16	10	4	14
32	HS-XF32-15	20	Rc1-1/4	Rc1/2	90	45	38	32	211	196	182	128	42	30	46	100	140	18	12	4	18
40	HS-XF40-20	25	Rc1-1/2	Rc3/4	95	48	43	36	232	210	185	130	40	35	50	110	150	18	12	4	18
50	HS-XF50-25	31	Rc1-1/2	Rc1	122	60	51	46	300	278	255	182	60	48	60	125	165	20	15	4	18
65	HS-XF65-32	40	Rc2	Rc11/4	156	78	62	50	350	325	295	211	68	62	75	145	182	20	18	4	18
80	HS-XF80-40	46	Rc2	Rc2	160	80	70	66	383	353	286	231	90	75	90	160	200	20	12	8	18
