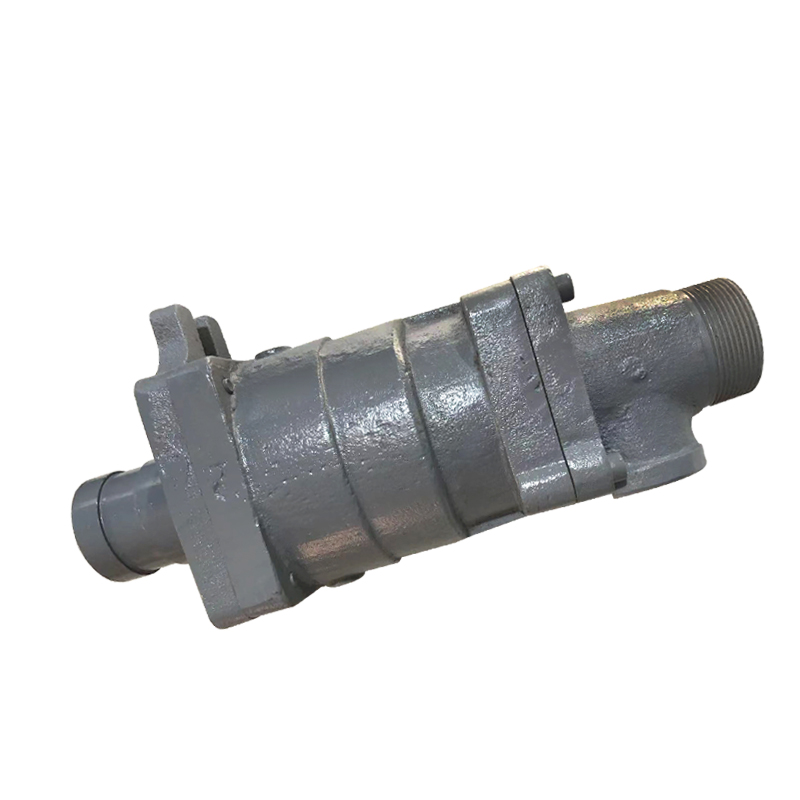

DF型旋转接头_滕州昊阳密封技术有限公司

DF型旋转接头特点：

DF型旋转接头空心轴通过螺纹或法兰连接到辊子上或辊筒上，为主要的旋转部件，与设备作同步运动。密封环与空心轴和波纹管补偿器共同组成浮动的双端面密封摩擦副，有利于减小设备同心度差而带来的密封性不好等缺点。密封环经过浸渍的碳石墨制成，具有良好的自润滑性，从而降低摩擦和磨损，提高使用寿命;随着密封环的磨损，由波纹补偿器借助于弹簧的压力随时得到补偿。轴承的使用一方面起支撑作用，同时又提高了旋转精度，降低了摩擦扭矩。另外，壳体上设有观察孔，通过观察孔可随时观察到密封环的磨损及密封情况。高温时定期加注锂基脂。

接头参数：

规格	型号	C	E	F1	G	H	I	J	L	L4	L5	N	O	P	Q	R	S	T	U
15	DF15	Rc1/2	79	40	8	55	14	34	182	170	57	44848	26	65	95	14	8	4	14
20	DF20	Rc3/4	89	45	10	65	18	38	201	181	49	18	29	75	105	16	8	4	14
25	DF25	Rc1	110	55	10	70	14	40	257	232	64	25	40	85	115	16	10	4	14
32	DF32	Rc1-1/4	119	78	11	82	18	48	266	236	59.5	32	44	100	140	18	12	4	18
40	DF40	Rc1-1/2	125	83	10	92	20	50	299	267	71	38	49	110	150	18	12	4	18
50	DF50	Rc2	167	88	10	95	18	42	320	282	68	50	60	125	165	20	15	4	18
65	DF65	Rc2-1/2	153	110	14	120	20	50	359	314	72	65	75	145	185	20	18	4	18
80	DF80	Rc3	207	115	16	130	24	54	385	329	75	75	90	160	200	20	20	8	18
100	DF100	Rc4	277	120	20	160	28	80	705	623	118	98	120	190	235	23	20	8	18
